SZ型水環式真空泵--產品概述
SZ型水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性不溶于水的氣體，以便在密閉的容器中形成真空和壓力。
SZ型有SZ-1、SZ-2、SZ-3及SZ-4四種規格，泵所形成的 真空度分別在86~95%之間。SZ-1及SZ-2所能形成的 壓力1.0~1.4公斤/厘米2，SZ-3及SZ-4在所配電動機功率容許下的 壓力分別為1.5公斤/厘米2，若增加電動機功率， 壓力為2.1公斤/厘米2。
SZ型水環式真空泵--工作原理

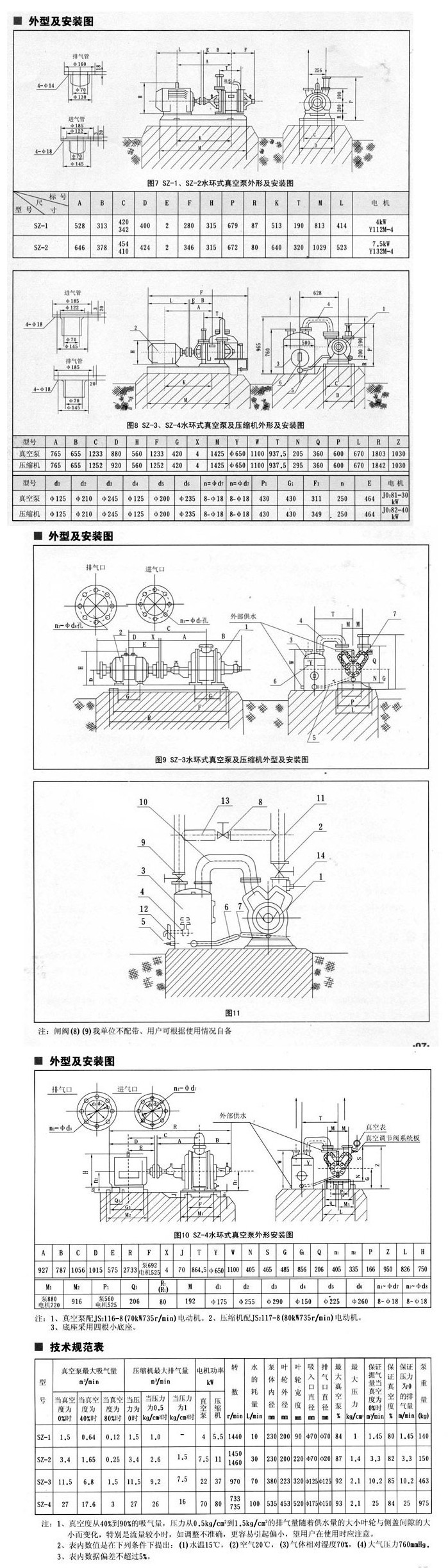

如圖1所示，葉輪（1）偏心地裝在泵體（2）內，起動時向泵內注入一定高度的水，因此當葉片輪旋轉時，水受離心力的作用而在泵體壁上形成-旋轉水環（3），水環上部內表面與輪轂相切，沿箭頭方向旋轉，在前半轉的過程中.水環內表面逐漸與輪轂脫離，因此在葉輪葉片間形成空間并逐漸擴大，這樣就在吸氣口吸入空氣；在后半轉的過程中，水環的內表面漸漸與輪轂靠近,葉片間的空間容積隨著縮小，葉片間的空氣因此被壓縮而樣出。
如此葉輪每轉動周，葉片間的空間容枳改變一次，每個葉片間的水好象活塞一樣往復一次，泵就連續不斷地抽吸氣體。
由于在工作中，水會發熱，同時一部分水會和氣體一起被排走，因此泵在工作中，泵中必須不斷地供給冷水，以冷卻和補充泵內消耗的水。供給的冷水以15℃為宜。
當真空泵排出的氣體是廢氣的時候，在排氣一端接有一水箱，廢,和所帶的一部分水排入水箱后，氣體再由水箱的出管跑掉，而水就落入水箱的底部經回水管再回到泵內使用，如果水循環時間長了便會發熱，這時需從水箱的供水處供給一定的冷水。
當壓縮機用時則在排氣端要接上一氣水分離器,帶水的氣體進入分離器時便自動分開，氣體經分離器的出口送到需要的地方去，而熱水則經過自動的開關放也。（壓縮氣體時容易發熱，水由泵處出來后便成了熱水），在分防離器的底部也要不斷地供給冷水補充被放走的熱水.同時起冷卻作用。
| 型 號 | 吸氣量（m3/min） | 壓縮機 排氣量m3/min | 功率 | 轉速 (r/min) | 真空度 % | 進出口 口徑 | 供水量 L/min | 壓力 kg/cm2 | 保證真空度 % | 保證壓力為0時的排氣量m3/min | 泵重量 KG | |||||||
| 當真空度為0%時 | 當真空度為40%時 | 當真空度為80%時 | 當壓力為0時 | 當壓力為0.5kg/cm2時 | 當壓力為1kg/cm2時 | 真空泵 | 壓縮機 | |||||||||||
| 進 | 出 | |||||||||||||||||
| SZ-1 | 1.5 | 0.64 | 0.12 | 1.5 | 1.0 | - | 4 | 5.5 | 1450 | 84 | 70 | 70 | 10 | 1 | 80 | 1.45 | 140 | |
| SZ-2 | 3.4 | 1.65 | 0.25 | 3.4 | 2.6 | 1.5 | 7.5 | 11 | 1450 1460 | 87 | 70 | 70 | 30 | 1.4 | 82 | 3.3 | 150 | |
| SZ-3 | 11.5 | 6.8 | 1.5 | 9.2 | 7.5 | 22 | 22 | 37 | 970 | 92 | 125 | 125 | 70 | 2.1 | 85 | 10.2 | 463 | |
| SZ-4 | 27 | 17.6 | 3 | 26 | 16 | 70 | 70 | 80 | 733 735 | 93 | 175 | 150 | 100 | 2.1 | 84 | 25 | 975 | |
SZ型水環式真空泵廣泛運用于機械、石油化工、制藥、食品、制糖工業及電子領域。
 |
